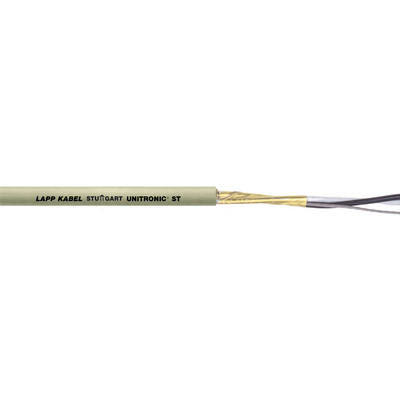

WORLDWIDEUNITRONIC® ST
Кабели передачи данных со статическим экраном, на основе стандарта UL AWM 2092
UNITRONIC® ST: низкочастотный, обладающий низким емкостным сопротивлением кабель для передачи данных, с оптимизированной защитой от электромагнитных помех, с оболочкой из ПВХ, статический экран из алюминиевой фольги для защиты от высоких частот и для передачи наименьших сигналов
Преимущества
- Статический экран из ламинированной алюминиевой фольги с подпуском контактной жилы, снижает влияние высокочастотных электромагнитных помех
Области применения
- Для передачи наименьших сигналов измерения и управления при оптимальных требованиях к месту для монтажа
- Для внутренней разводки электронного оборудования
- Для неподвижного применения и применения с ограниченной подвижностью
- Для применения в помещениях с сухой, влажной и избыточно влажной средой.
Характеристики
- Защита от помех при средних и высоких частотах благодаря экрану из ламинированной алюминиевой фольги. Сочетание гибкости и оптимальное экранирование - стандартные требования.
- Не поддерживают горение в соответствии с IEC 60332-1-2
Стандарты / Сертификаты соответствия
- На основе стандарта UL AWM Style 2092 / 2093
Конструкция
- Жилы 7-ми проволочные из медных луженых проволок
- Изоляция жил из полиэтилена
- Полимерная алюминиевая фольга с луженой медной контактной жилой
- Наружная оболочка из ПВХ, Цвет наружной оболочки: серебристо-серый/ RAL 7001
Классификация ETIM 5
- ETIM 5.0 Class-ID: EC000104
- ETIM 5.0 Class-Description: кабели управления
Классификация ETIM 6
- Обозначение класса ETIM 6.0: EC000104
- Описание класса ETIM 6.0: контрольный провод
Маркировка жил
- 2 жилы: черный, прозрачный
3 жилы: черный, красный, прозрачный
Рабочая емкость
- жила/жила прим. 90 нФ/км
- Жила/экран прим. 160 нФ/км
Индуктивность
- прим. 0,65 мH/км
Минимальный радиус изгиба
- Ограниченная подвижность: 10 x D
- Неподвижное применение: 6 x D
Волновое сопротивление
- прим. 95 Oм
Tемпературный диапазон
- Ограниченная подвижность: от - 5 до + 70 °C
- Неподвижное применение: от -40 до +80 °C
- Если нет других указаний, то все представленные значения для данного вида продукции являются номинальными. Другие значения, например, отклонения, можно получить по запросу.
- Цена на основе стоимости меди: полная цена; для применения и расчета цены на базе металлов, а также веса металлов см. каталог T17 в приложении
- Стандартные длины см.: www.lappkabel.de/en/cable-standardlengths
- Упаковка: бухты до 30 кг/250 м или на барабанах
- Укажите желаемую упаковку (например, 1 x 500 м на барабане или 5 x 100 м в бухтах)
- Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
