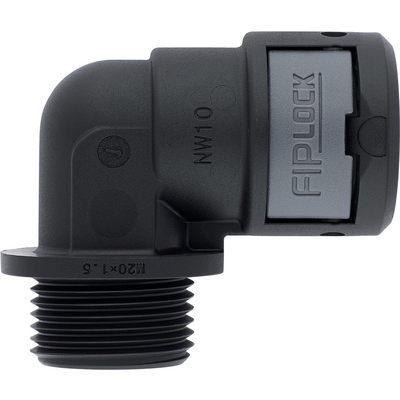

FIPLOCK® ONE 90° M

Соответствующая наивысшим требованиям система крепления кабельных каналов, пригодна для FIPLOCK® PA6 / PA12

FIPLOCK® ONE 90° M

Новая система фитингов для защитных рукавов с инновационной системой фиксации

Железно-дорожный транспорт Высокая стойкость к воздействию химических веществ Не поддерживают горение Без галогенов Морозостойкие Максимальная защита от вибраций Механическая стойкость Время на монтаж Незначительный вес Оптимальная защита от растягивающих усилий Износостойкие Надёжность Стойкий к УФ-лучам Водонепроницаемые

CE

Артикул Метрическая резьба Длина резьбы, мм Внутренний диаметр, мм Конструкция Подходит к FIPLOCK ® PA6 / PA12 Цвет Штук/ед. упаковки
61804458 12 x 1,5 11 7 90° corner angle 7 чёрный 10
61804459 12 x 1,5 11 7 90° corner angle 10 чёрный 10
61804461 16 x 1,5 11 10 90° corner angle 10 чёрный 10
61804463 16 x 1,5 11 10 90° corner angle 12 чёрный 10
61804462 20 x 1,5 11 12 90° corner angle 10 чёрный 10
61804464 20 x 1,5 11 12 90° corner angle 12 чёрный 10
61804465 20 x 1,5 11 10,2 90° elbow angle 17 чёрный 10
61804466 25 x 1,5 12 14,8 90° elbow angle 17 чёрный 10
61804467 25 x 1,5 12 15,9 90° elbow angle 23 чёрный 6
61804468 32x1,5 15 22,8 90° elbow angle 23 чёрный 6
61804469 32x1,5 15 22,8 90° elbow angle 29 чёрный 6
61804471 40 x 1,5 19 28,5 90° elbow angle 29 чёрный 6
61804472 40 x 1,5 19 30,2 90° elbow angle 36 чёрный 4
61804473 50 x 1,5 19 36,1 90° elbow angle 36 чёрный 4
61804474 50 x 1,5 19 38,9 90° elbow angle 48 чёрный 4
61804475 63x1,5 19 47,9 90° elbow angle 48 чёрный 4
61804476 12 x 1,5 11 7 90° corner angle 7 серый 10
61804477 12 x 1,5 11 7 90° corner angle 10 серый 10
61804478 16 x 1,5 11 10 90° corner angle 10 серый 10
61804481 16 x 1,5 11 10 90° corner angle 12 серый 10
61804479 20 x 1,5 11 12 90° corner angle 10 серый 10
61804482 20 x 1,5 11 12 90° corner angle 12 серый 10
61804483 20 x 1,5 11 10,2 90° elbow angle 17 серый 10
61804484 25 x 1,5 12 14,8 90° elbow angle 17 серый 10
61804485 25 x 1,5 12 15,9 90° elbow angle 23 серый 6
61804486 32x1,5 15 22,8 90° elbow angle 23 серый 6
61804487 32x1,5 15 22,8 90° elbow angle 29 серый 6
61804488 40 x 1,5 19 28,5 90° elbow angle 29 серый 6
61804489 40 x 1,5 19 30,2 90° elbow angle 36 серый 4
61804491 50 x 1,5 19 36,1 90° elbow angle 36 серый 4
61804492 50 x 1,5 19 38,9 90° elbow angle 48 серый 4
61804493 63x1,5 19 47,9 90° elbow angle 48 серый 4

Преимущества

  • Очень высокая устойчивость к растягивающим усилиям за счет круговой системы зубьев
  • Обеспечивает безопасность во время монтажа благодаря интегрированной системе кодировки.
  • Отличный показатель IP
  • Экономия благодаря быстрому и простому монтажу

Области применения

  • Подходит к FIPLOCK ® PA6 / PA12
  • Повышенная водонепроницаемость
  • Для прокладки внутри/вне помещений

Характеристики

  • Обхватывающий крепежный механизм с системой зубцов по всей длине окружности (360°)
  • Фиксирующий механизм со встроенной системой кодировки
  • Расширенный диапазон герметизации по нескольким волнам гофрированных защитных рукавов

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC001176
  • ETIM 5.0 Class-Description: Винтовое соединение для гофрированного защитного рукава

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC001176
  • Описание класса ETIM 6.0: Пластиковое винтовое соединение гофрированного шланга

Сертификаты соответствия

  • IEC EN 61386-23
  • EN 45545-2 HL3

Поставляемые цвета

  • Серый (RAL 7005)
    Черный (RAL 9005), стойкость к УФ-излучению

Материал

  • PA 6 (полиамид)
    без галогенов
  • Огнестойкость по UL 94V-0

Класс защиты

  • IP66/IP67/IP68/IP69

Tемпературный диапазон

  • от -45 до +120 °C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
