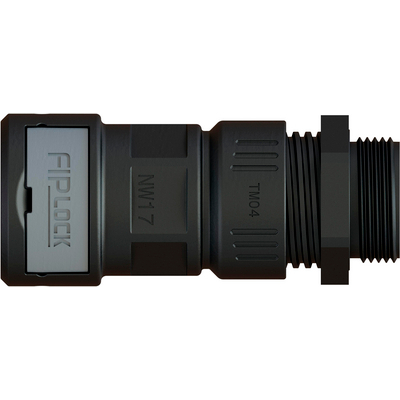

FIPLOCK® ONE ST-M

Соответствующая наивысшим требованиям система крепления кабельных каналов, пригодна для FIPLOCK® PA6 / PA12

FIPLOCK® ONE ST-M

  • Новая система фитингов для защитных рукавов с инновационной системой фиксации
  • Встроенный кабельный ввод SKINTOP®для разгрузки кабеля от натяжения

Железно-дорожный транспортВысокая стойкость к воздействию химических веществНе поддерживают горениеБез галогеновМорозостойкиеМаксимальная защита от вибрацийМеханическая стойкостьВремя на монтажНезначительный весОптимальная защита от растягивающих усилийИзносостойкиеНадёжностьСтойкий к УФ-лучамВодонепроницаемые

CE

Артикул Метрическая резьбаДиапазон зажима, ммSW 1/2, ммДлина резьбы, ммПодходит к FIPLOCK

®

PA6 / PA12

ЦветШтук/ед. упаковки
FIPLOCK® ONE ST-M чёрный
6180480716 x 1,53.5 - 7.019.0 / 20.0810чёрный10
6180480816 x 1,53.5 - 7.019.0 / 22.0812чёрный10
6180480920 x 1,54.0 - 10.025.0 / 22.0912чёрный10
6180481120 x 1,54.0 - 10.025.0 / 27.0917чёрный10
6180481225 x 1,55.0 - 13.030.0 / 27.01017чёрный10
6180481325 x 1,55.0 - 13.030.0 / 36.01023чёрный6
6180481432x1,56.0 - 15.036.0 / 36.01023чёрный6
6180481532x1,56.0 - 15.036.0 / 41.01029чёрный6
6180481640 x 1,59.0 - 23.046.0 / 41.01029чёрный6
6180481740 x 1,59.0 - 23.046.0 / 52.01036чёрный4
6180481850 x 1,524.0 - 29.055.0 / 52.01236чёрный4
6180481950 x 1,524.0 - 29.055.0 / 65.01248чёрный4
6180482163x1,528.0 - 39.066.0 / 65.01248чёрный4
FIPLOCK® ONE ST-M серый
6180482216 x 1,53.5 - 7.019.0 / 20.0810серый10
6180482316 x 1,53.5 - 7.019.0 / 22.0812серый10
6180482420 x 1,54.0 - 10.025.0 / 22.0912серый10
6180482520 x 1,54.0 - 10.025.0 / 27.0917серый10
6180482625 x 1,55.0 - 13.030.0 / 27.01017серый10
6180482725 x 1,55.0 - 13.030.0 / 36.01023серый6
6180482832x1,56.0 - 15.036.0 / 36.01023серый6
6180482932x1,56.0 - 15.036.0 / 41.01029серый6
6180483140 x 1,59.0 - 23.046.0 / 41.01029серый6
6180483240 x 1,59.0 - 23.046.0 / 52.01036серый4
6180483350 x 1,524.0 - 29.055.0 / 52.01236серый4
6180483450 x 1,524.0 - 29.055.0 / 65.01248серый4
6180483563x1,528.0 - 39.066.0 / 65.01248серый4

Преимущества

  • Очень высокая устойчивость к растягивающим усилиям за счет круговой системы зубьев
  • Обеспечивает безопасность во время монтажа благодаря интегрированной системе кодировки.
  • Отличный показатель IP
  • Экономия благодаря быстрому и простому монтажу

Области применения

  • Подходит к FIPLOCK ® PA6 / PA12
  • Повышенная водонепроницаемость
  • Для прокладки внутри/вне помещений

Характеристики

  • Обхватывающий крепежный механизм с системой зубцов по всей длине окружности (360°)
  • Фиксирующий механизм со встроенной системой кодировки
  • Расширенный диапазон герметизации по нескольким волнам гофрированных защитных рукавов
  • Защита кабелей от растягивающих усилий

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC001176
  • ETIM 5.0 Class-Description: Винтовое соединение для гофрированного защитного рукава

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC001176
  • Описание класса ETIM 6.0: Пластиковое винтовое соединение гофрированного шланга

Сертификаты соответствия

  • IEC EN 61386-23
  • EN 45545-2 HL3

Поставляемые цвета

  • Серый (RAL 7005)
    Черный (RAL 9005), стойкость к УФ-излучению

Материал

  • PA 6 (полиамид)
    без галогенов
  • Огнестойкость по UL 94V-0

Класс защиты

  • IP66/IP67/IP68/IP69

Tемпературный диапазон

  • от -45 до +120 °C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
