FIPLOCK® ONE 90° NPT

Соответствующая наивысшим требованиям система крепления кабельных каналов, пригодна для FIPLOCK® PA6 / PA12

FIPLOCK® ONE 90° NPT

Новая система фитингов для защитных рукавов с инновационной системой фиксации

Железно-дорожный транспорт Высокая стойкость к воздействию химических веществ Не поддерживают горение Без галогенов Морозостойкие Максимальная защита от вибраций Механическая стойкость Время на монтаж Незначительный вес Оптимальная защита от растягивающих усилий Износостойкие Надёжность Стойкий к УФ-лучам Водонепроницаемые

CE

Артикул Номинальный размер SW и размер ключа, мм Длина резьбы, мм Внутренний диаметр, мм Конструкция Подходит к FIPLOCK ® PA6 / PA12 Цвет Штук/ед. упаковки

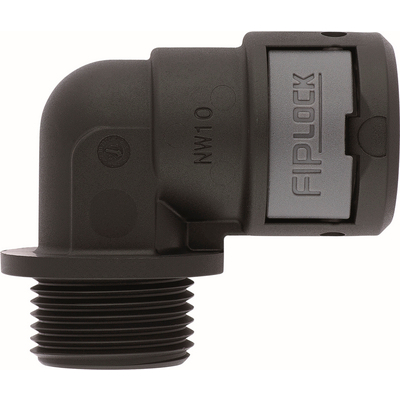

61804514 NPT 3/8" 14 10,5 10 90° corner angle 10 чёрный 10
61804515 NPT 1/2" 18 13,5 12,8 90° corner angle 12 чёрный 10
61804516 NPT 1/2" 16 13,5 10,2 90° elbow angle 17 чёрный 10
61804517 NPT 3/4" 21 14 15,9 90° elbow angle 23 чёрный 6
61804518 NPT 1" 27 17,3 21,3 90° elbow angle 29 чёрный 6
61804519 NPT 1 1/4" 36 18 30,2 90° elbow angle 36 чёрный 4
61804520 NPT 1 1/2" 41 18,4 34,9 90° elbow angle 48 чёрный 4
61804521 NPT 2" 55 19,2 46,1 90° elbow angle 48 чёрный 4

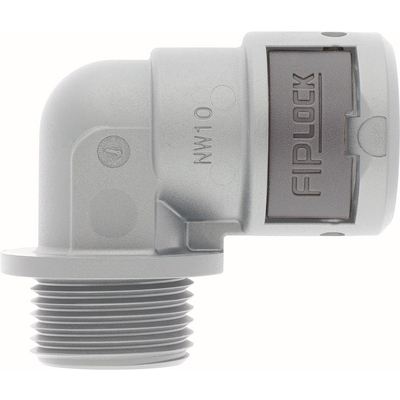

61804522 NPT 3/8" 14 10,5 10 90° corner angle 10 серый 10
61804523 NPT 1/2" 18 13,5 12,8 90° corner angle 12 серый 10

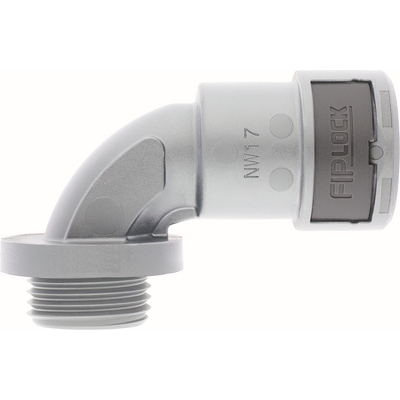

61804524 NPT 1/2" 16 13,5 10,2 90° elbow angle 17 серый 10
61804525 NPT 3/4" 21 14 15,9 90° elbow angle 23 серый 6
61804526 NPT 1" 27 17,3 21,3 90° elbow angle 29 серый 6
61804527 NPT 1 1/4" 36 18 30,2 90° elbow angle 36 серый 4
61804528 NPT 1 1/2" 41 18,4 34,9 90° elbow angle 48 серый 4
61804529 NPT 2" 55 19,2 46,1 90° elbow angle 48 серый 4

Преимущества

  • Очень высокая устойчивость к растягивающим усилиям за счет круговой системы зубьев
  • Обеспечивает безопасность во время монтажа благодаря интегрированной системе кодировки.
  • Отличный показатель IP
  • Экономия благодаря быстрому и простому монтажу

Области применения

  • Подходит к FIPLOCK ® PA6 / PA12
  • Повышенная водонепроницаемость
  • Для прокладки внутри/вне помещений

Характеристики

  • Обхватывающий крепежный механизм с системой зубцов по всей длине окружности (360°)
  • Фиксирующий механизм со встроенной системой кодировки
  • Расширенный диапазон герметизации по нескольким волнам гофрированных защитных рукавов

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC001176
  • ETIM 5.0 Class-Description: Винтовое соединение для гофрированного защитного рукава

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC001176
  • Описание класса ETIM 6.0: Пластиковое винтовое соединение гофрированного шланга

Сертификаты соответствия

  • IEC EN 61386-23
  • EN 45545-2 HL3

Поставляемые цвета

  • Серый (RAL 7005)
    Черный (RAL 9005), стойкость к УФ-излучению

Материал

  • PA 6 (полиамид)
    без галогенов
  • Огнестойкость по UL 94V-0

Класс защиты

  • IP66/IP67/IP68/IP69

Tемпературный диапазон

  • от -45 до +120 °C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
