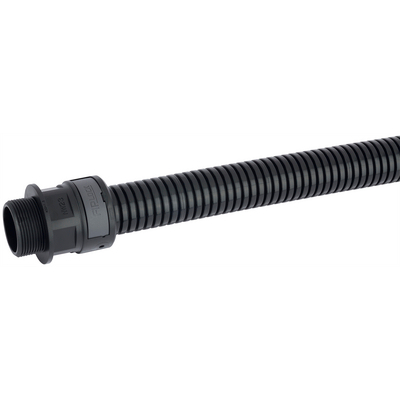

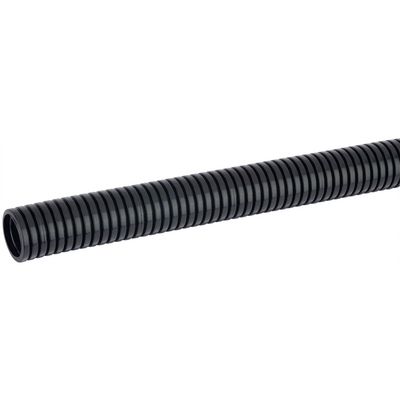

FIPLOCK® PA6

Flexible, corrugated cable conduit system in closed version

Артикул Номинальный размер Внутренний диаметр x внешний диаметр, мм Радиус изгиба, мм Suitable for FIPLOCK® ONE series Цвет Ед. упаковки, бухты в м
Версия со стандартной массой (закрытая)
61803908
7 6.2 x 10.0 15 12 x 1,5 чёрный 50
61803909
10 9.6 x 12.8 20 12 x 1,5/16 x 1,5/20 x 1,5 чёрный 50
61803910
12 12.0 x 15.7 30 16 x 1,5/20 x 1,5 чёрный 50
61803911
17 16.1 x 21.1 35 20 x 1,5/25 x 1,5 чёрный 50
61803912
23 22.0 x 28.4 40 25 x 1,5/32 x 1,5 чёрный 50
61803913
29 28.3 x 34.5 50 32 x 1,5/40 x 1,5 чёрный 50
61803914
36 35.8 x 42.2 55 40 x 1,5/50 x 1,5 чёрный 25
61803915
48 46.7 x 53.8 65 50 x 1,5/63 x 1,5 чёрный 25
61803916
56 56.3 x 67.2 100 - чёрный 25
61803917
70 67.2 x 79.6 130 - чёрный 25
61803918
95 91.3 x 106.0 170 - чёрный 10
61803919
125 126.5 x 146.5 380 - чёрный 10
61803920
7 6.2 x 10.0 15 12 x 1,5 серый 50
61803921
10 9.6 x 12.8 20 12 x 1,5/16 x 1,5/20 x 1,5 серый 50
61803922
12 12.0 x 15.7 30 16 x 1,5/20 x 1,5 серый 50
61803923
17 16.1 x 21.1 35 20 x 1,5/25 x 1,5 серый 50
61803924
23 22.0 x 28.4 40 25 x 1,5/32 x 1,5 серый 50
61803925
29 28.3 x 34.5 50 32 x 1,5/40 x 1,5 серый 50
61803926
36 35.8 x 42.2 55 40 x 1,5/50 x 1,5 серый 25
61803927
48 46.7 x 53.8 65 50 x 1,5/63 x 1,5 серый 25
61803928
56 56.3 x 67.2 100 - серый 25
61803929
70 67.2 x 79.6 130 - серый 25
61803930
95 91.3 x 106.0 170 - серый 10
61803931
125 126.5 x 146.5 380 - серый 10
Упрочненная версия (закрытая)
61803932
17 16.1 x 21.1 35 20 x 1,5/25 x 1,5 чёрный 50
61803933
23 22.0 x 28.5 45 25 x 1,5/32 x 1,5 чёрный 50
61803934
29 28.3 x 34.7 55 32 x 1,5/40 x 1,5 чёрный 50
61803935
36 35.8 x 42.3 60 40 x 1,5/50 x 1,5 чёрный 25
61803936
48 46.7 x 54.2 70 50 x 1,5/63 x 1,5 чёрный 25
61803937
17 16.1 x 21.1 35 20 x 1,5/25 x 1,5 серый 50
61803938
23 22.0 x 28.5 45 25 x 1,5/32 x 1,5 серый 50
61803939
29 28.3 x 34.7 55 32 x 1,5/40 x 1,5 серый 50
61803940
36 35.8 x 42.3 60 40 x 1,5/50 x 1,5 серый 25
61803941
48 46.7 x 54.2 70 50 x 1,5/63 x 1,5 серый 25
Разъединяемое исполнение
61803942
7 6.3 x 10.0 25 - чёрный -
61803943
10 8.8 x 13.5 30 - чёрный -
61803944
11 11.0 x 16.1 30 - чёрный -
61803945
14 13.2 x 18.7 35 - чёрный -
61803946
16 16.0 x 21.5 40 - чёрный -
61803947
20 20.2 x 25.7 50 - чёрный -
61803948
23 23.9 x 31.3 60 - чёрный -
61803949
29 27.3 x 35.5 110 - чёрный -
61803950
37 32.5 x 43.2 135 - чёрный -
61803951
45 43.1 x 54.2 140 - чёрный -

Преимущества

  • Гибкая конструкция кабельного рукава допускает минимальный радиус изгиба и позволяет прокладывать кабели в местах с ограниченным пространством в сухих и влажных помещениях, также вне помещений.
  • Стойкие к механическим нагрузкам
  • Гибкие
  • Стабильные по форме

Области применения

  • Для применения в железнодорожных вагонах и автобусах, для фиксированной установки, а также для условий применения, где может происходить ограниченное перемещение
  • Железнодорожная технология
  • Оборудование для общественного транспорта

Характеристики

  • Незначительная плотность дымовых газов
  • Самозатухающие, не капают
  • Без галогенов
  • Повышенная стойкость к маслам, бензину, кислотам и другим химическим веществам
  • Стойкие к атмосферным влияниям и УФ-лучам

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC001175
  • ETIM 5.0 Class-Description: Гофрированный рукав из полимеров

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC001175
  • Описание класса ETIM 6.0: Гофрированный пластиковый шланг

Сертификаты соответствия

  • IEC EN 61386-23
  • EN 45545-2 HL3

Поставляемые цвета

  • Серый (RAL 7011)
    Черный (RAL 9005), стойкость к УФ-излучению

Материал

  • PA 6
    Без силикона
    Без галогенов
    Огнестойкость по UL 94V-0

Tемпературный диапазон

  • от -45 до +120 °C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
