Модуль EPIC® MC: HC1+заземление

The mixed assembly guarantees high flexibility. For applications in machine and plant engineering, for robotics and slide-in technology.

Многоамперный модуль с винтовым соединением и усиленным защитным заземлением предназначен для использования в печатных машинах и системах управления.

  • Высокомощный модуль, с винтовым соединением и усиленным заземляющим контактом
  • Рычаг для быстрого удаления модуля

Дополнительные компоненты автоматизации фирмы LappМашиностроение, промышленное оборудованиеВетроэнергетика

cRUusПроверено VDE

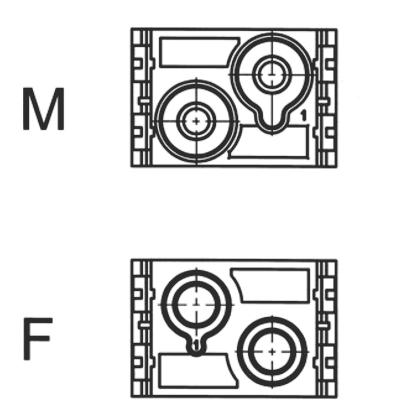

Артикул ОбозначениеТип контактаКоличество рабочих контактовслотов в рамкеШтук/ед. упаковки
Модуль: сильноточный, 1 штыревой контакт + РЕ
10344600

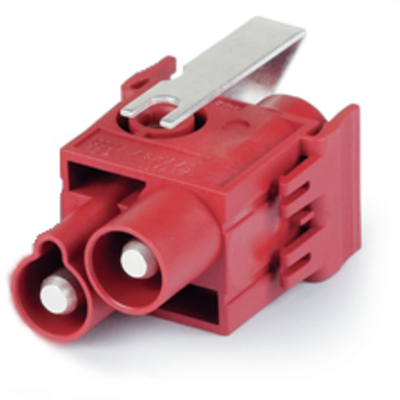

MCS-HC 1+PEШтыревой контакт1 + PE25
10345600

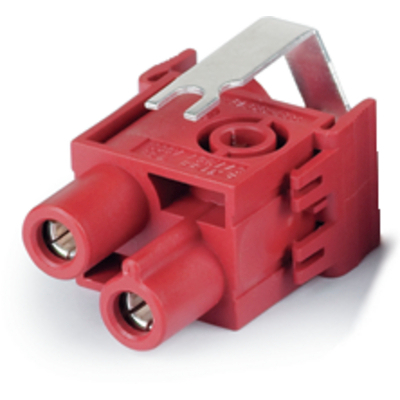

MCB-HC 1+PEГнездо1 + PE25

Преимущества

  • Сочетание модулей в одном разъеме обеспечивает его универсальность
  • Винтовой зажим для кабеля сечением до 25 мм² для упрощенной сборки без использования специальных инструментов
  • Отдельный защитный проводник для большей безопасности

Области применения

  • Техника эксплуатации и монтажа оборудования
  • Печатные машины
  • Техника управления

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC002641
  • ETIM 5.0 Class-Description: Модульный соединитель (промышленный соединитель)

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC002641
  • Описание класса ETIM 6.0: Модульный штекерный соединитель (промышленный штекерный соединитель)

Номинальное напряжение, В

  • IEC: 1000 В
    UL: 600 В
    CSA: 600 В

Номинальный ток, A

  • 82 A

Степень загрязнения

  • 3

Переходное сопротивление

  • < 2 мОм

Контакты

  • Медный сплав, посеребрённые

Количество контактов

  • 1 + PE

Допустимые сечения жил кабеля

  • Винтовое соединение: 10-25 мм²

Длина удаленной изоляции (мм)

  • 15

Количество разъединений

  • 100

VDE-испытания

  • Экспертиза с проверкой производства: VDE-регистрац. №.A870
  • UL-испытан:
    Регистрационный номер UL:E75770

Tемпературный диапазон

  • от -40°C до +100°C, кратковременно до +125°C

  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
