DIN изолированные наконечники для жил в виде ленты

Изолированные наконечники для жил в изоляции/обмотке

Дополнительные компоненты автоматизации фирмы LappМашиностроение, промышленное оборудованиеВремя на монтажМесто для монтажа

CULUS

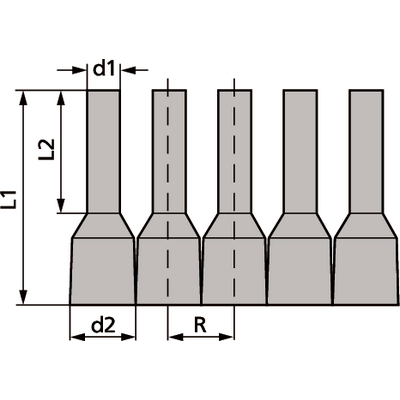

Артикул ОбозначениеДля сеч. мм²Цветl1 ммl2 ммd1 ммd2 ммR ммКол-во полосок
61802052
DIN-лента 0,50.5белый14,581,12,63,53000 x 1
61802054
DIN-лента 0,750.75серый14,581,32,83,63000 x 1
61802056
DIN-лента 1,01красный14,581,533,93000 x 1
61802058
DIN-лента 1,51.5чёрный14,581,83,44,22500 x 1
61802060
DIN-лента 2,52.5голубой14,582,34,251500 x 1
61802053
-0.5оранжевый14,581,12,63,5-
61802055
-0.75белый14,581,32,83,6-
61802057
-1.0желтый14,581,533,9-
61802059
-1.5красный14,581,83,44,2-

Преимущества

  • End sleeves on coil for maximum simplification and time saving.
  • Ideally suited for automated cable assembly in large quantities.
  • Particularly easy to combine with GLW automatic crimping machines.
  • UL certification according to technical data enables use of the product in the North American region.

Области применения

  • Изолированные наконечники для жил в лентах по DIN 46228, ч. 4
  • Наконечники по DIN в виде ленты,
    намотаны на катушки до 3000 штук для работы на обжимных автоматах
  • To get a (partially) automated crimp connection by means of an automatic crimping machine.

Комплектация

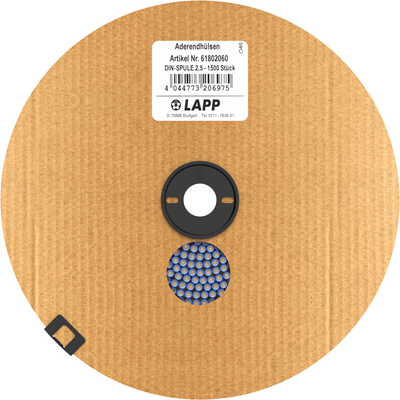

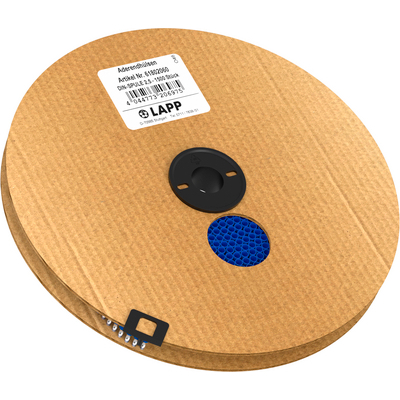

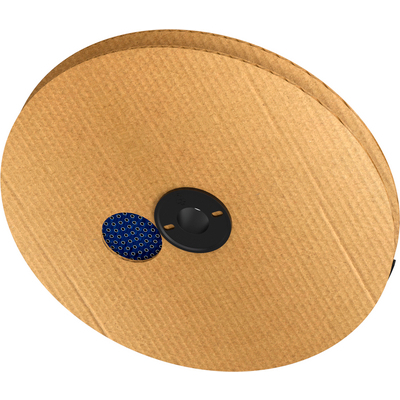

  • Диаметр катушки: прибл. 25 см

Классификация ETIM 5

  • ETIM 5.0 Class-ID: EC000005
  • ETIM 5.0 Class-Description: Кабельные наконечники

Классификация ETIM 6

  • Обозначение класса ETIM 6.0: EC000005
  • Описание класса ETIM 6.0: Наконечник для жил

Материал

  • Медь/полипропилен
  • Поверхность: лужёная

Tемпературный диапазон

  • Длительная нагрузка от -5 °C до +105 °C, кратковременно +120 °C

  • Если не указано иное, то все представленные значения для данного вида изделий являются номинальными при комнатной температуре. Другие значения, например отклонения, можно получить по запросу.
  • Торговый продукт Lapp
  • Фотографии и иллюстрации представлены не в точном масштабе и не являются точными до подробностей иллюстрациями соответствующих изделий.
